擋煙垂壁是一種重要的建筑消防設施，其主要作用是在火災時阻擋煙霧的擴散，為人員的安全疏散和消防救援爭取時間。以下是關于擋煙垂壁的一些關鍵信息：
1
定義
擋煙垂壁是用不燃材料制成，垂直安裝在建筑頂棚、橫梁或吊頂下，能在火災時形成一定的蓄煙空間的擋煙分隔設施。
它可以阻擋煙霧在建筑頂棚下橫向流動，提高防煙分區內的排煙效果，保障人民生命財產安全。
2
分類
擋煙垂壁的分類可以根據安裝方式和擋煙部件材料的剛度性能進行劃分，具體如下：
•按安裝方式分類：
固定式擋煙垂壁（代號D）：固定安裝的，能滿足設定擋煙高度的擋煙垂壁。
活動式擋煙垂壁（代號H）：可從初始位置自動運行至擋煙工作位置，并滿足設定擋煙高度的擋煙垂壁。
•按擋煙部件材料的剛度性能分類：

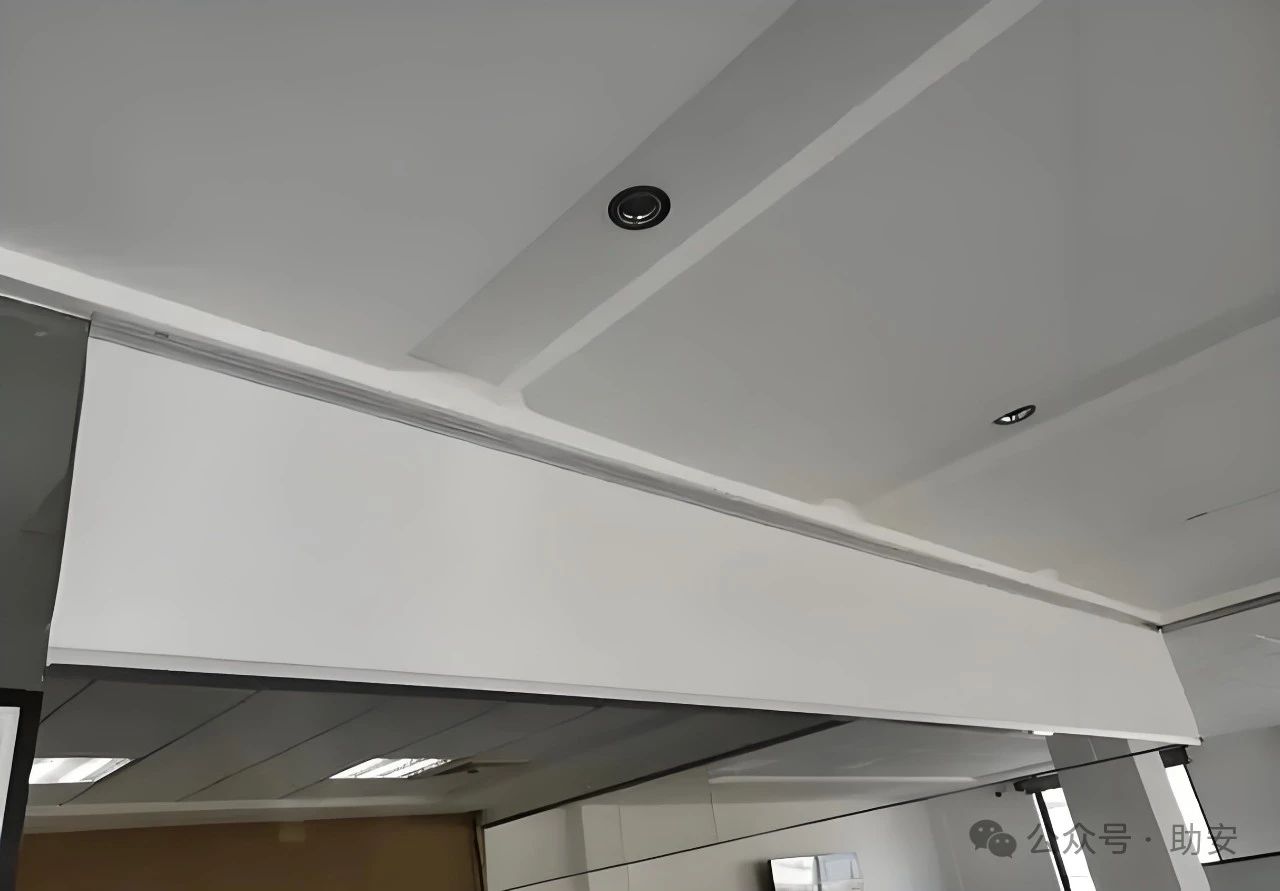

柔性擋煙垂壁（代號R）：通常使用無機纖維織物等柔性材料制成。

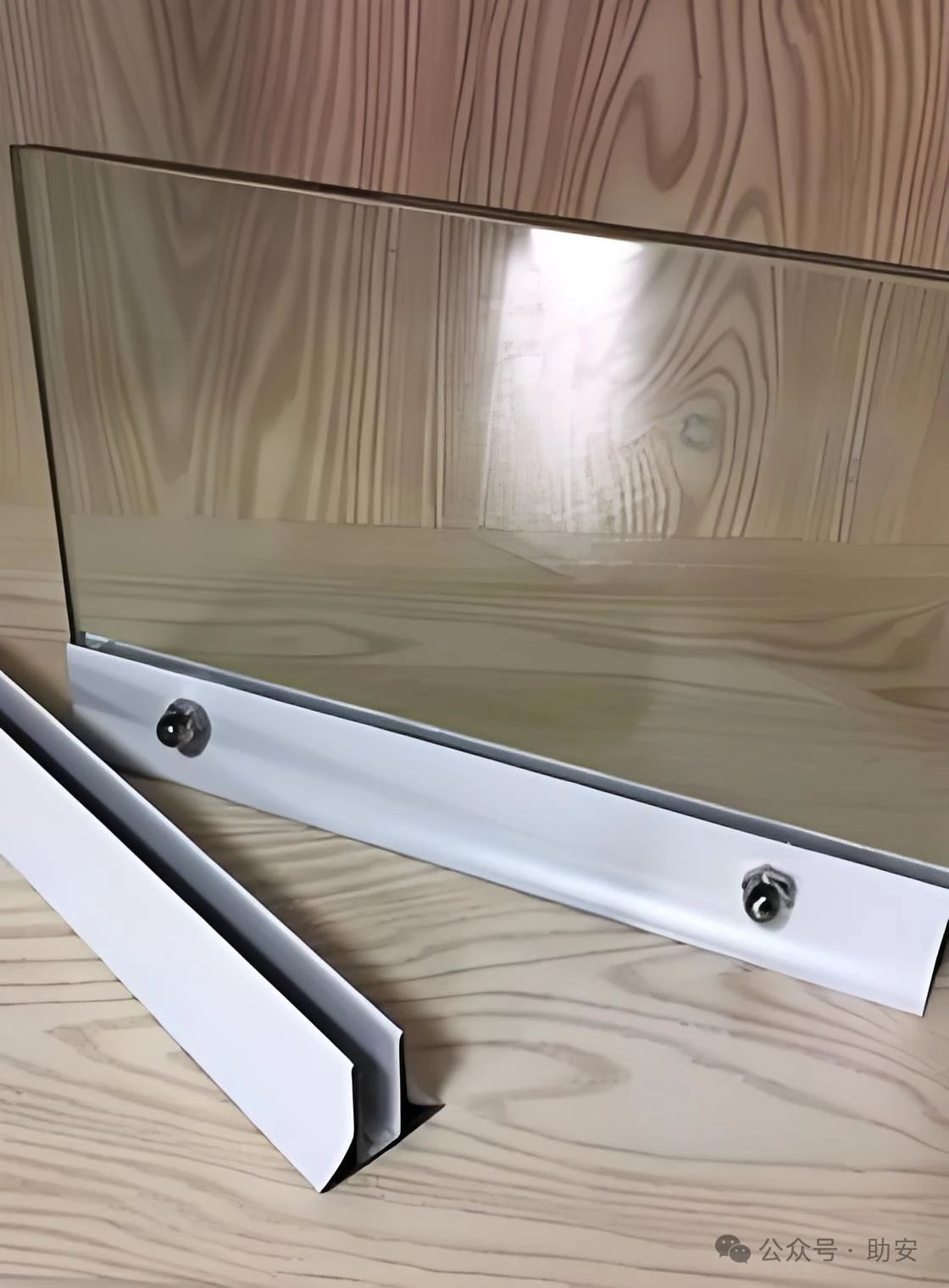

剛性擋煙垂壁（代號G）：使用高強度材料如單片防火玻璃、鋼板、不燃無機復合板等剛性材料制成。
3
應用場所
擋煙垂壁的安裝部位應遵循《建筑防煙排煙系統技術標準》GB51251-2017等相關規范要求，以下是一些具體的安裝部位要求：

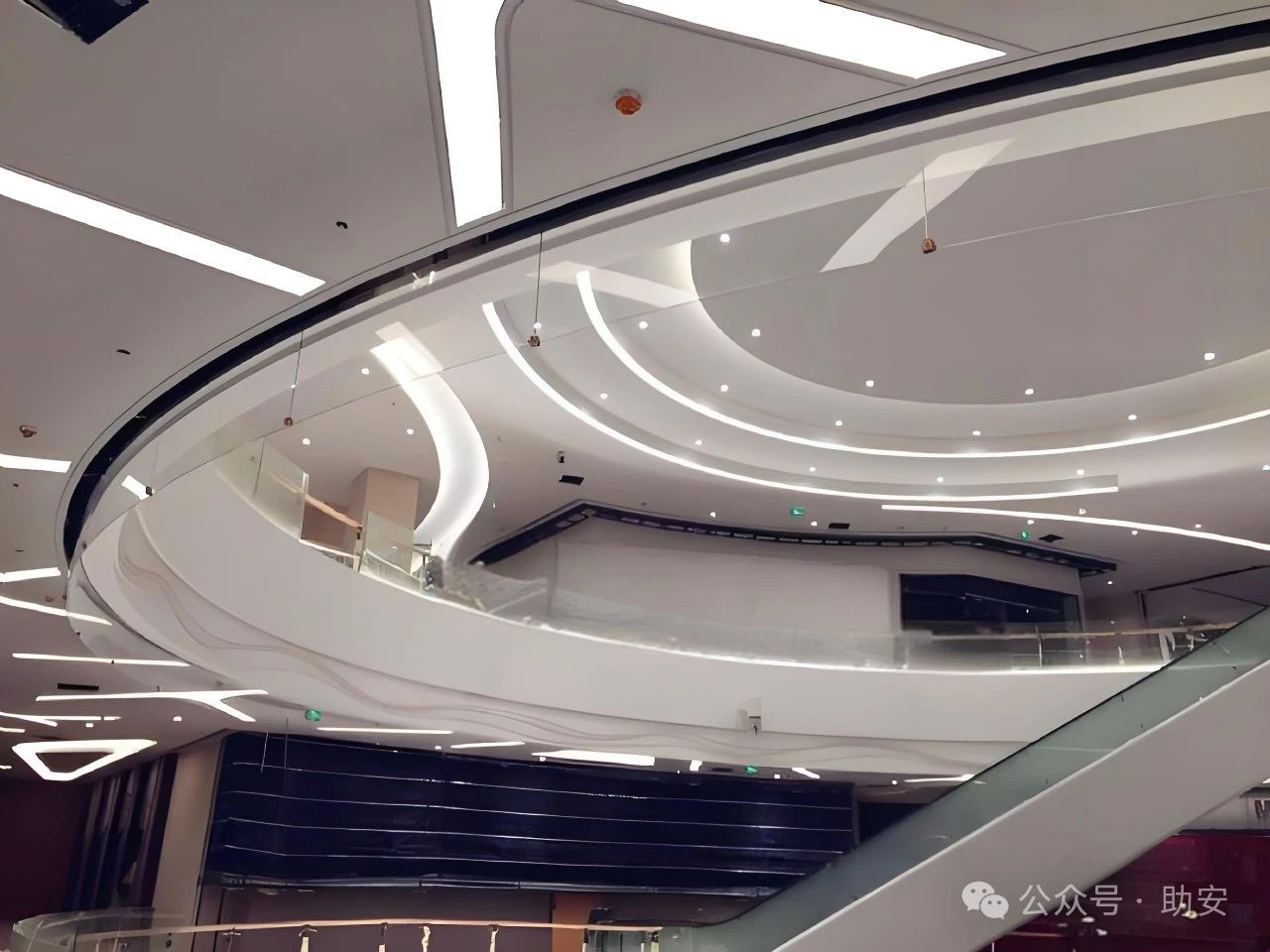

•中庭與周圍場所之間：
當中庭與周圍場所未采用防火隔墻、防火玻璃隔墻、防火卷簾時，中庭與周圍場所之間應設置擋煙垂壁。

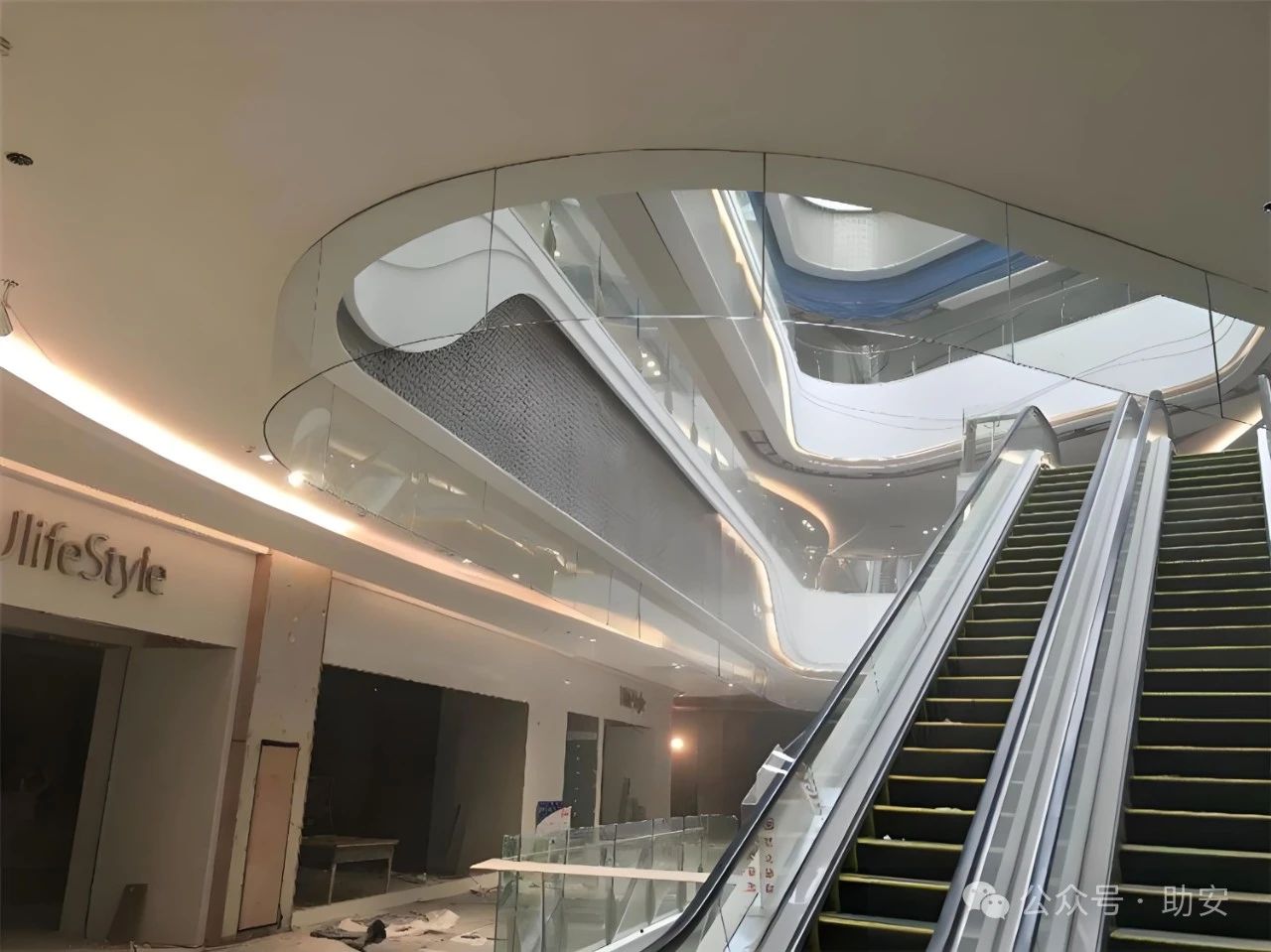

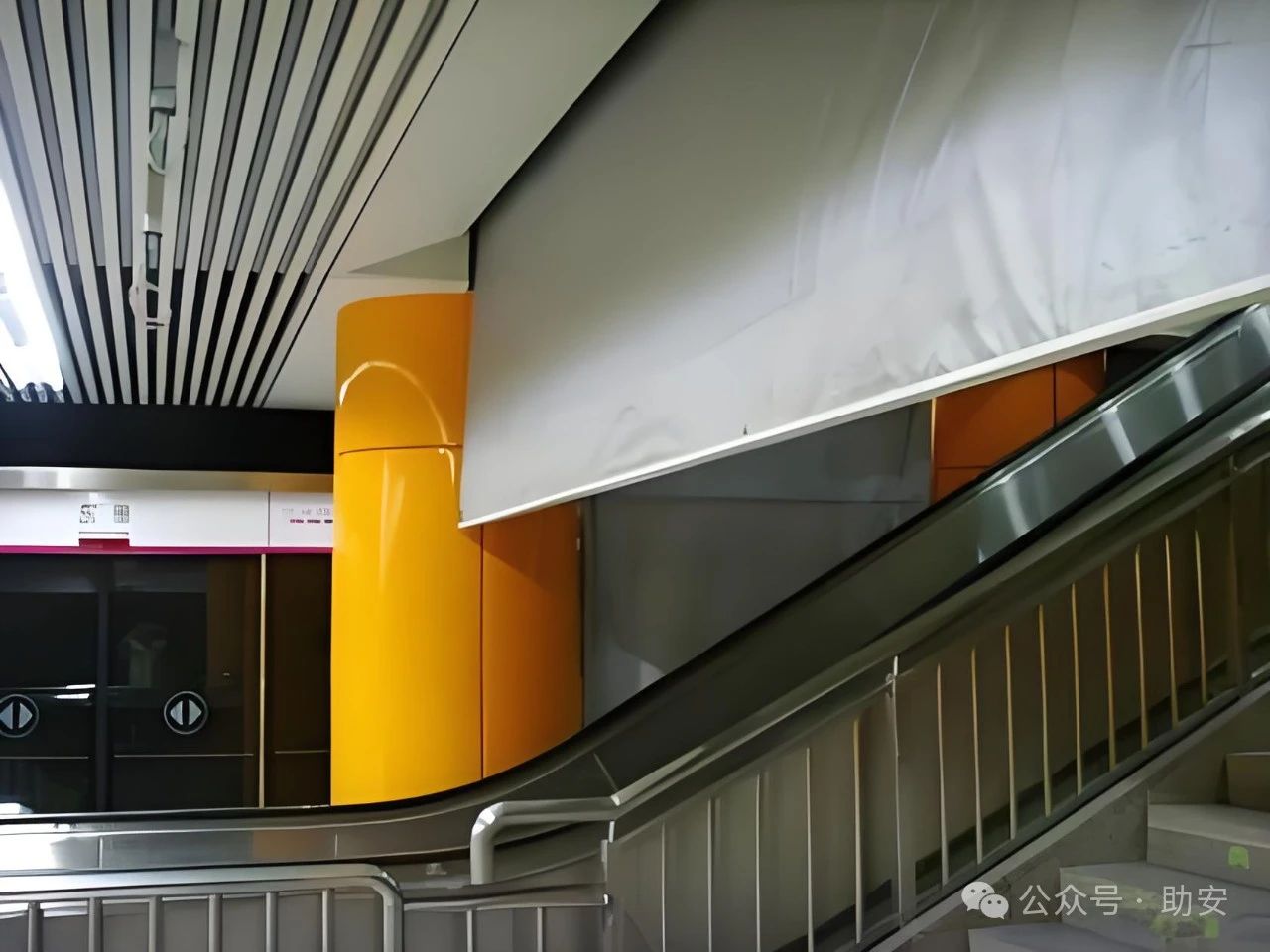

•敞開樓梯和自動扶梯穿越樓板的開口部：
在設有排煙設施的建筑內，敞開樓梯和自動扶梯穿越樓板的開口部應設置擋煙垂壁等設施。
•防煙分區的劃分：
設置排煙系統的場所或部位應采用擋煙垂壁、結構梁及隔墻等劃分防煙分區。防煙分區不應跨越防火分區。
4
安裝要求
擋煙垂壁的安裝要求非常嚴格，以確保其在火災時能夠有效地發揮作用。以下是一些關鍵的安裝要求：

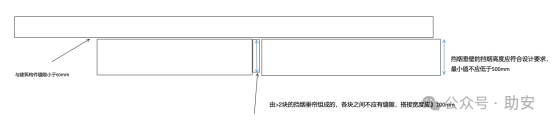

•與建筑結構的縫隙：
活動擋煙垂壁與建筑結構（柱或墻）面的縫隙不應大于60mm。確保擋煙垂壁與建筑結構之間的密封性，避免煙霧泄漏。
•連續性擋煙垂壁的搭接：
由兩塊或兩塊以上的擋煙垂簾組成的連續性擋煙垂壁，各塊之間不應有縫隙，搭接寬度不應小于100mm，以確保整體的密封性和強度。
•擋煙高度：
擋煙垂壁的擋煙高度應符合設計要求，最小值不應低于500mm。儲煙倉的高度即設計煙層厚度，對于有吊頂?shù)目臻g，當?shù)蹴旈_孔不均勻或開孔率小于或等于25%時，吊頂內空間高度不得計入儲煙倉厚度。
•手動操作按鈕的安裝位置：

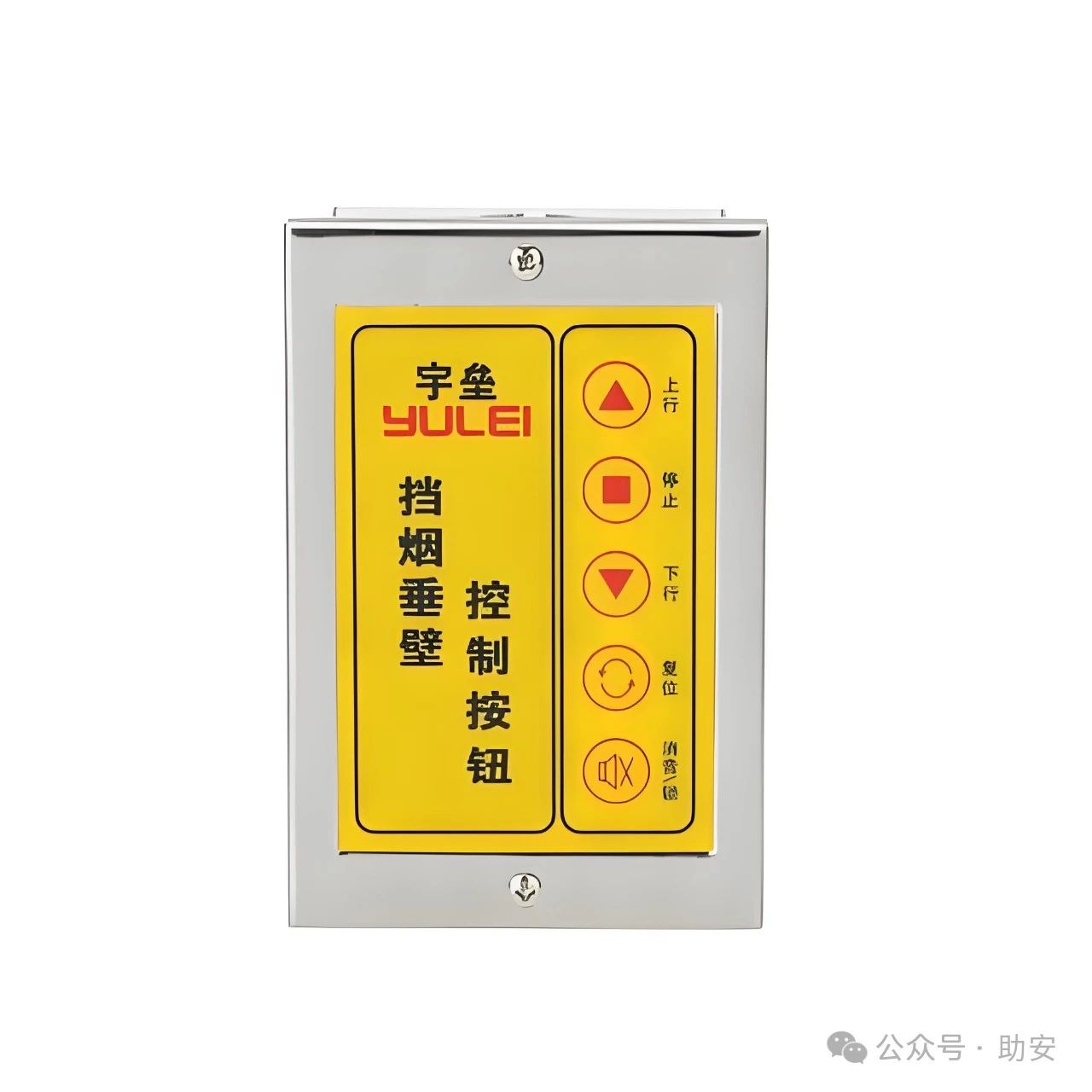

活動擋煙垂壁的手動操作按鈕應固定安裝在距樓地面1.3m至1.5m之間，便于操作和明顯可見。
5
材料
擋煙垂壁的材料選擇應遵循《建筑防煙排煙系統技術標準》GB51251-2017等相關規范的要求，主要采用以下不燃材料：

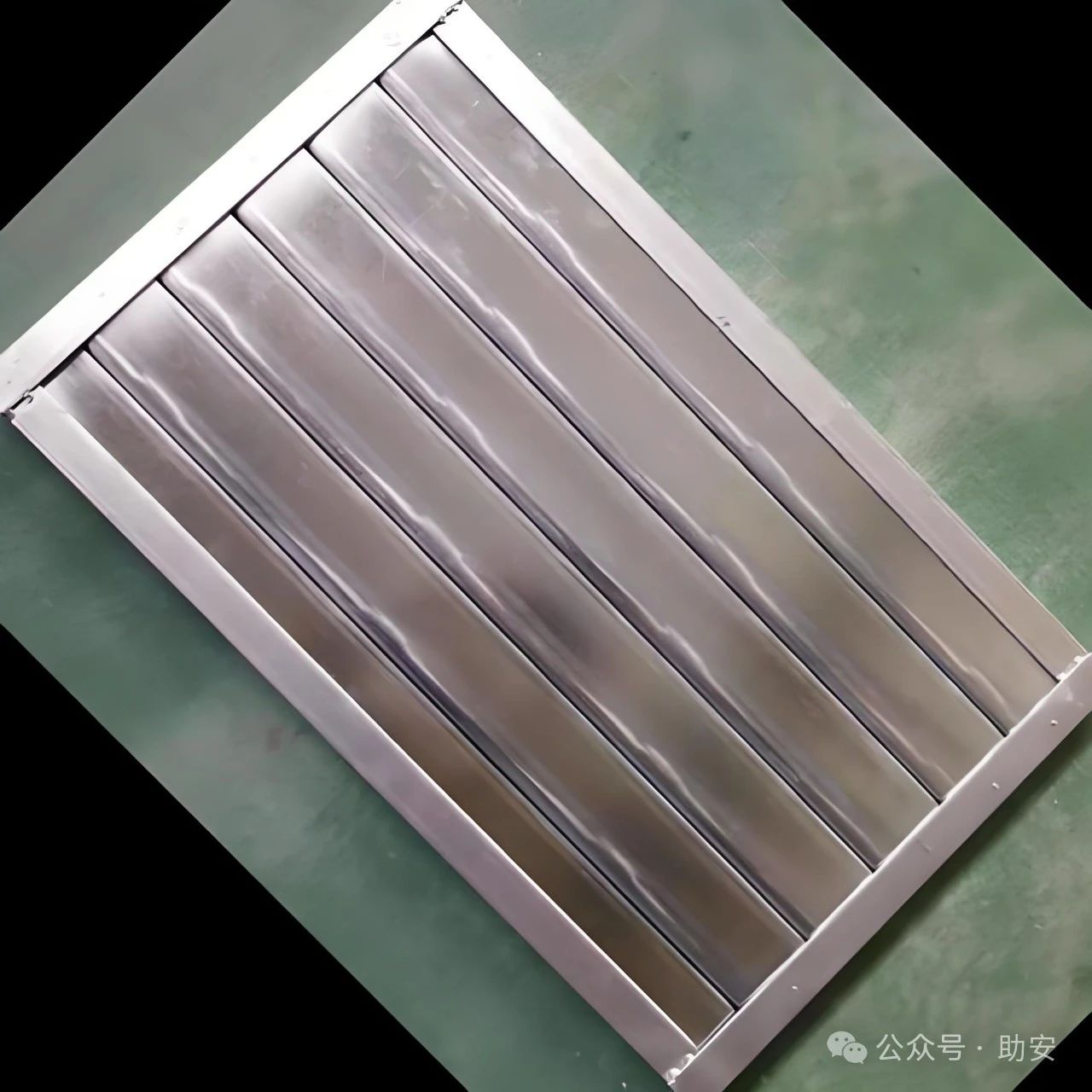

• 金屬板材：
制作擋煙垂壁的金屬板材的厚度不應小于0.8mm，其熔點不應低于750℃。

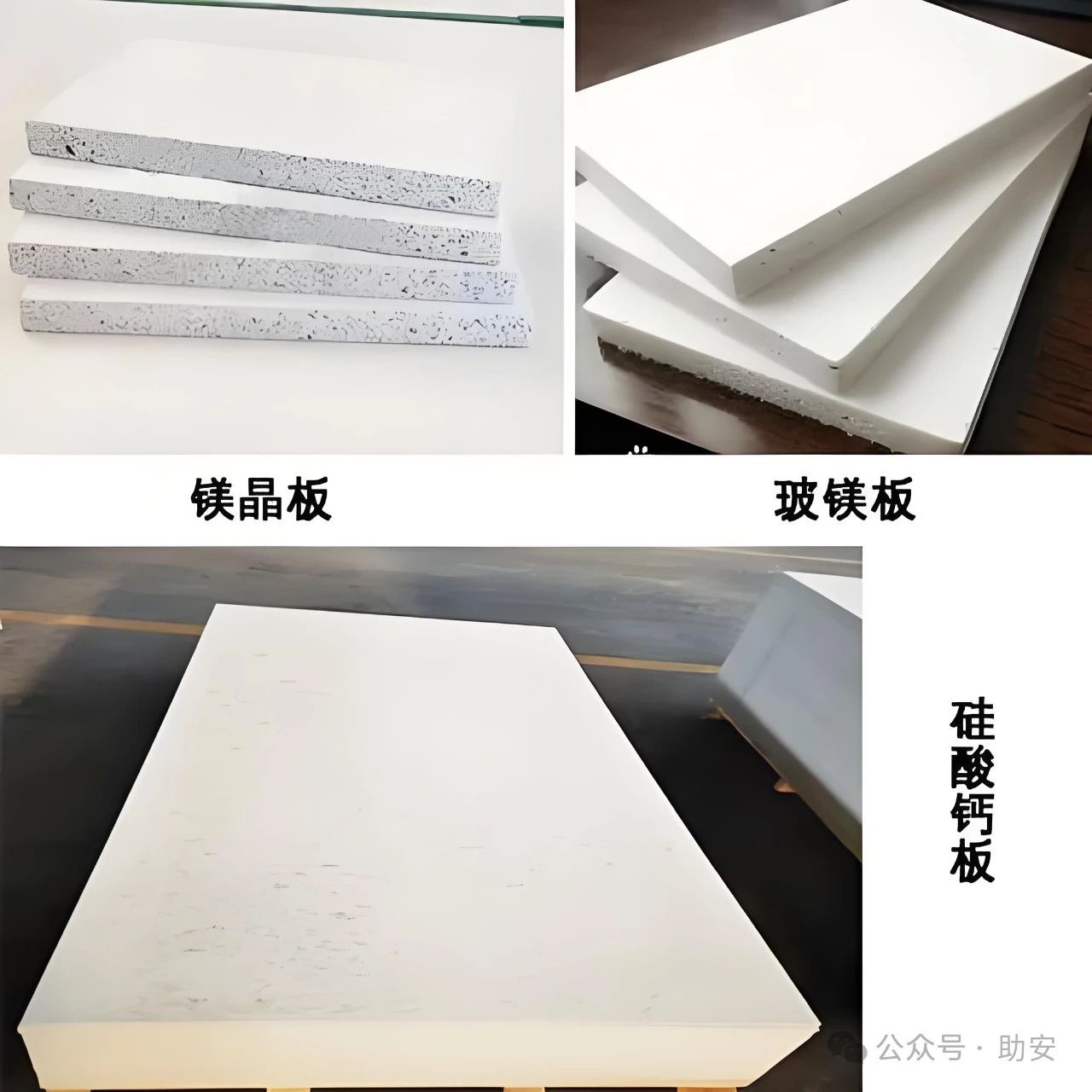

•不燃無機復合板：
制作擋煙垂壁的不燃無機復合板的厚度不應小于10.0mm，其性能應符合GB 25970的規定。
• 無機纖維織物：
制作擋煙垂壁的無機纖維織物的拉伸斷裂強力經向不應低于600N，緯向不應低于300N，其燃燒性能不應低于GB 8624A級。
•防火玻璃：
制作擋煙垂壁的玻璃材料應為防火玻璃，其性能應符合GB 15763.1的規定。
這些材料的選擇確保了擋煙垂壁在火災時能夠有效地阻擋煙霧的擴散，為人員的安全疏散和消防救援提供寶貴的時間。同時，這些材料還應滿足耐高溫性能的要求，在（620±20）℃的高溫作用下，保持完整性的時間不應小于30分鐘。
6
消防聯動
擋煙垂壁的消防聯動是指在火災情況下，擋煙垂壁與其他消防系統（如火災自動報警系統、排煙系統等）之間的協調動作，以實現有效的防煙和排煙功能。以下是擋煙垂壁消防聯動的一些關鍵點：
•聯動控制

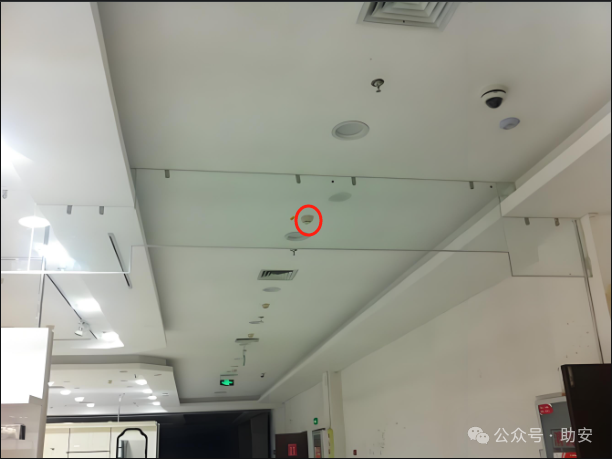

聯動觸發信號：應由同一防煙分區內且位于電動擋煙垂壁附近的兩只獨立的感煙火災探測器的報警信號，作為電動擋煙垂壁降落的聯動觸發信號。
聯動控制：活動式擋煙垂壁應具有火災自動報警系統自動啟動和現場手動啟動功能。當火災確認后，火災自動報警系統應在15秒內聯動相應防煙分區的全部活動擋煙垂壁，60秒以內擋煙垂壁應開啟到位。
•手動控制：
擋煙垂壁的手動控制方式主要包括以下幾種：
（1）現場手動控制：
手動操作按鈕應固定安裝在距樓地面1.3m至1.5m之間，這個位置便于操作且明顯可見。
（2）消防控制室遠程手動控制：
除了現場手動控制，擋煙垂壁還可以通過消防控制室內的消防聯動控制器進行遠程手動控制。這意味著在消防控制中心，操作人員可以通過控制面板上的按鈕或開關來控制擋煙垂壁的升降。
