在建筑施工圖中，經常出現用防火玻璃隔墻作為疏散走道兩側的隔墻，建筑設計師經常只是注明該玻璃隔墻的耐火極限不應小于1.0h，設計深度遠遠沒有達到能施工驗收的深度。
防火玻璃構造做法
防火玻璃隔墻為由防火玻璃、框架系統、密封材料等組成。在一定時間內滿足耐火完整性和耐火隔熱性要求的分隔系統，分為隔熱型防火玻璃隔墻和非隔熱型防火玻璃隔墻。

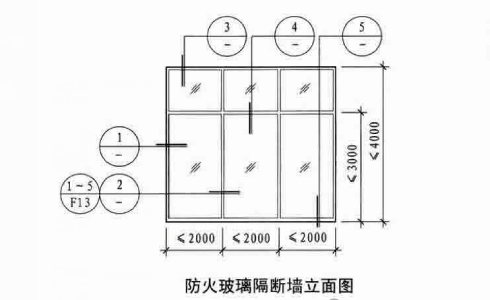

具體構造做法詳附圖一。
附圖一
隔熱型防火玻璃隔墻為由隔熱型防火玻璃、隔熱型框架系統、密封材料和五金配件等組成，在一定時間內，能同時滿足耐火完整性和耐火隔熱性要求的分隔系統。
非隔熱型防火玻璃隔墻為由非隔熱型防火玻璃、框架系統、密封材料和五金配件等組成，在一定時間內，只能滿足耐火完整性要求的分隔系統。
耐火完整性為在標準耐火試驗條件下，玻璃構件當其一面受火時，能在一定時間內防止火焰和熱氣穿透或在背火面出現火焰的能力。耐火隔熱性為在標準耐火試驗條件下，玻璃構件當其一面受火時，能在一定時間內使其背火面溫度不超過規定值的能力。
防火玻璃分類
-
按防火性能分類，防火玻璃分為隔熱型防火玻璃和非隔熱型防火玻璃。隔熱型防火玻璃，也稱為A類防火玻璃，為耐火性能能同時滿足耐火完整性、耐火隔熱性要求的防火玻璃。非隔熱型防火玻璃，也稱為C類防火玻璃，為耐火性能僅滿足耐火完整性要求的防火玻璃。
-
按構造分類，防火玻璃分為單片防火玻璃和復合防火玻璃。單片防火玻璃為由單層玻璃構成，并滿足相應耐火性能要求的特種玻璃，如銫鉀防火玻璃。復合防火玻璃為由兩層或兩層以上玻璃復合而成，或由一層玻璃和有機材料復合而成，并滿足相應耐火性能要求的特種玻璃。復合防火玻璃的原片可選用鍍膜或非鍍膜的浮法玻璃、鋼化玻璃等。
防火玻璃的檢測標準
防火玻璃隔墻應經國家法定檢驗機構進行防火性能檢測，滿足檢測要求后方可采用。有耐火完整性和耐火隔熱性的防火玻璃隔墻，其耐火性能應采用國家標準《鑲玻璃構件耐火試驗方法》GB/T 12513中對隔熱性鑲玻璃構件的試驗方法和判定標準進行測定。只有耐火完整性要求的防火玻璃隔墻，其耐火性能應采用國家標準《鑲玻璃構件耐火試驗方法》GB/T 12513中對非隔熱性鑲玻璃構件的試驗方法和判定標準進行測定。試樣受火尺寸應選擇實際使用的最大尺寸來進行試驗，且不應小于1100mm×600mm，試驗時所使用的固定框架和安裝方式應與實際工程配套使用的相同。
防火玻璃的選用
防火玻璃隔墻應優先選用隔熱型防火玻璃隔墻，隔熱型防火玻璃隔墻的耐火極限不應低于設置部位的耐火極限。
當采用非隔熱型防火玻璃隔墻時，應滿足設置部位的耐火完整性要求，并應獨立設置閉式自動噴水防護冷卻系統保護，獨立閉式自動噴水防護冷卻系統的用水量應計入室內消防用水量。
防火玻璃隔墻框架系統的結構設計應符合現行行業標準《玻璃幕墻工程技術規程》JGJ102的有關規定，荷載應符合現行國家標準《建筑結構荷載規范》GB50009的有關規定，玻璃面板的設計應符合現行行業標準《建筑玻璃應用技術規程》JGJ113的有關規定。
由應急管理部四川消防研究所主編的《玻璃防火分隔系統技術規程》T/CECS 682-2020已于2020年10月1日施行。該技術規程對玻璃防火分隔系統提出了一系列具體的技術要求，如連續玻璃防火分隔系統應采用有豎框的結構；除國家標準《建筑設計防火規范》GB50016-2014（2018年版）第5.3.2條、5.3.6條規定的部位外，室內不應采用非隔熱型防火玻璃分隔系統；非隔熱型防火玻璃分隔系統不應開窗；非隔熱型防火玻璃分隔系統必須開設門時，應采用有框的玻璃門，玻璃框架應采取防火密封系統；玻璃防火分隔系統中，防火玻璃和壓條的重合部分不應小于15mm等等。
需注意的問題
-
防火玻璃是防火玻璃，與防火玻璃分隔的墻是另外一碼事，防火玻璃分隔的墻體不光需要防火玻璃，還需要框架系統、密封材料等，少了這些，是不能滿足相應要求的（具體概念見技術規程）
-
室內防火玻璃分隔系統除特殊情況外，應采用隔熱型防火玻璃分隔系統。（如采用非隔熱性防火玻璃分隔系統，需設置自動噴水冷卻系統）
-
框架系統耐火、隔熱、防腐處理等要求應滿足規范要求，保證框架的耐火性能是防火玻璃分隔系統的耐火完整性的關鍵。
-
玻璃防火分隔系統應與主體建筑墻面、地面可靠連接，避免在熱氣流沖擊等橫向荷載作用下整體倒塌。
-
玻璃防火分隔系統整體材料、設計、安裝、工程驗收、維護保養見規程《玻璃防火分隔系統技術規程》T/CECS 682-2020。
