防火玻璃隔斷的玻璃厚度多少比較合適
A類防火玻璃厚度
A類防火玻璃的厚度有多種選擇，通常包括25mm、35mm、45mm等。此外，還有廠家提供厚度為75mm的A類防火玻璃，這種厚度的玻璃能夠滿足3小時(shí)的防火需求。另一方面，厚度為41mm的A類防火玻璃也已被認(rèn)證為兩小時(shí)防火玻璃，適用于需要較短時(shí)間內(nèi)防火的場(chǎng)合。
在防火玻璃的分類中，A類防火玻璃的特點(diǎn)是同時(shí)滿足耐火完整性和耐火隔熱性的要求。不同類型和品牌的防火玻璃可能會(huì)有不同的推薦厚度，例如單片非隔熱防火玻璃的厚度通常在5mm到19mm之間，而復(fù)合防火玻璃的厚度可以從5mm定制到35mm。45mm
防火等級(jí)與玻璃厚度
防火玻璃隔斷的玻璃厚度通常與防火等級(jí)密切相關(guān)。不同的防火等級(jí)對(duì)應(yīng)不同的玻璃厚度要求。常見(jiàn)的防火等級(jí)包括A類、B類和C類，耐火時(shí)間包括30分鐘、60分鐘、90分鐘和120分鐘等。一般而言，隨著防火等級(jí)的提高，所需的玻璃厚度也相應(yīng)增加。
一般防火玻璃隔斷玻璃厚度為6、8、10、12、25、35、45mm等，前面4項(xiàng)是銫鉀防火玻璃和高硼硅玻璃，主要屬于C類非隔熱型防火等級(jí)；后面3項(xiàng)屬于復(fù)合防火玻璃，屬于A類隔熱型防火等級(jí)。
玻璃層數(shù)和夾層玻璃
除了考慮玻璃的厚度外，防火玻璃隔斷還可以采用單層防火玻璃和夾膠玻璃（復(fù)合防火玻璃）的結(jié)構(gòu)來(lái)增強(qiáng)防火性能。復(fù)合防火玻璃可以一定在結(jié)構(gòu)中提高防火隔熱效果。
綜上所述，A類防火玻璃的厚度可以根據(jù)不同的防火需求和產(chǎn)品規(guī)格而有所不同，常見(jiàn)的厚度有25mm、35mm、45mm等，而特殊需求的厚度可能達(dá)到75mm或41mm。
一、常見(jiàn)防火玻璃厚度
1.單層防火玻璃：2~8毫米。
2.復(fù)層防火玻璃：8~12毫米。
3.中空防火玻璃：12~30毫米。
4.多層涂片防火玻璃：16~60毫米。
以上防火玻璃的厚度是根據(jù)其組成結(jié)構(gòu)決定的，一般來(lái)說(shuō)，厚度越大，其防火性能越好。
二、防火玻璃的防火等級(jí)
防火玻璃的防火等級(jí)是指玻璃在高溫下的抗火能力，不同厚度的防火玻璃能夠承受的高溫時(shí)間也不同。具體來(lái)說(shuō)：
1.防火等級(jí)為30min的防火玻璃厚度應(yīng)不少于15毫米。
2.防火等級(jí)為60min的防火玻璃厚度應(yīng)不少于21毫米。
3.防火等級(jí)為90min的防火玻璃厚度應(yīng)不少于27毫米。
4.防火等級(jí)為120min的防火玻璃厚度應(yīng)不少于39毫米。
需要注意的是，不同國(guó)家或地區(qū)對(duì)防火等級(jí)的定義和測(cè)試方法可能存在一定差異。
三、防火玻璃的應(yīng)用場(chǎng)景
防火玻璃是一種非常重要的建筑材料，可用于以下場(chǎng)景：
1.建筑外墻的窗戶、門等開(kāi)口位置。
2.建筑內(nèi)部隔墻或隔斷位置，如樓梯間、電梯間等。
3.重要的通道位置，如安全出口、防火門等。
總之，防火玻璃在諸多場(chǎng)景中能夠發(fā)揮重要作用，其厚度的選擇應(yīng)該根據(jù)具體使用位置和防火等級(jí)要求來(lái)確定。
復(fù)合防火玻璃，A類隔熱防火玻璃
復(fù)合防火玻璃常用做法是將兩片或多片玻璃通過(guò)夾層材料防火液、防火膠等復(fù)合在一起，形成一種具有防火和隔熱功能的特種玻璃。并不是所有采用多片玻璃加工的都是復(fù)合防火玻璃。
一、防火玻璃類型劃分
防火玻璃按結(jié)構(gòu)可分為：
a) 復(fù)合防火玻璃（以FFB表示）
b) 單片防火玻璃（以DFB表示）。
防火玻璃按耐火性能可分為：
a) 隔熱防火玻璃（A類）；
b) 非隔熱防火玻璃（C類）。
二、復(fù)合防火玻璃功能
（1）防火功能：復(fù)合防火玻璃可實(shí)現(xiàn)1h~3h的時(shí)間內(nèi)，在火焰高溫1000攝氏度左右的溫度下，保持玻璃完整不破碎，內(nèi)阻止火勢(shì)的蔓延，為人員逃生和滅火爭(zhēng)取時(shí)間。
（2）隔熱功能：復(fù)合防火玻璃內(nèi)部阻燃材料在受熱狀態(tài)下立即膨脹發(fā)泡，形成一堵隔熱、阻擋火焰熱輻射的白色防火墻，減少熱傳導(dǎo)，降低室內(nèi)溫度，減少火災(zāi)對(duì)室內(nèi)物品和人員的傷害。
（3）隔音功能：復(fù)合防火玻璃厚度大，通常在25mm以上，日常使用可以減少噪音的傳播，為人員提供更加安靜的環(huán)境。
（4）美觀功能：復(fù)合防火玻璃雖然內(nèi)部填充防火液等阻燃物質(zhì)，但其是透明的，整體透光率非常高，可以提高建筑的美觀性，增加建筑的價(jià)值。
三、復(fù)合防火玻璃常用類型：
（1）灌漿防火玻璃：灌漿防火玻璃是一種將防火液灌注到兩層玻璃之間的防火玻璃。這種防火液可以在火災(zāi)發(fā)生時(shí)膨脹，形成一層保護(hù)層，將火焰和煙霧阻擋在外面，從而保護(hù)人員和財(cái)產(chǎn)的安全。
（2）水晶硅防火玻璃：水晶硅防火玻璃是一種采用納米硅材料制成的防火玻璃。這種材料具有非常好的防火性能和耐高溫性能，可以在火災(zāi)發(fā)生時(shí)有效地阻擋火焰和煙霧的蔓延。水晶硅防火玻璃還具有透明度高、美觀等特點(diǎn)，可以應(yīng)用于建筑外墻、室內(nèi)防火隔斷等領(lǐng)域。
四、關(guān)于防火玻璃的認(rèn)識(shí)誤區(qū)
在使用復(fù)合防火玻璃時(shí)，人們存在一些認(rèn)識(shí)誤區(qū)，例如：
（1）認(rèn)為復(fù)合防火玻璃可以完全防止火勢(shì)的蔓延：雖然復(fù)合防火玻璃可以在一定時(shí)間內(nèi)阻止火勢(shì)的蔓延，但并不能完全防止火勢(shì)的蔓延。當(dāng)火勢(shì)較大時(shí)，復(fù)合防火玻璃仍然有可能破裂，因此在使用復(fù)合防火玻璃時(shí)，仍需采取其他防火措施。
（2）認(rèn)為復(fù)合防火玻璃的防火性能可以持續(xù)很長(zhǎng)時(shí)間：復(fù)合防火玻璃的防火性能會(huì)隨著時(shí)間的推移而逐漸降低，因此需要定期更換和維護(hù)。
（3）認(rèn)為中空防火玻璃、夾膠防火玻璃屬于復(fù)合防火玻璃，雖然兩者都有復(fù)合加工的工藝，但不具備隔熱完整性，是非隔熱防火玻璃，產(chǎn)品標(biāo)識(shí)用FFB表示。
五、 A類防火玻璃
A類防火玻璃就是我們常提到的一種復(fù)合型隔熱防火玻璃，通常由兩層或多層防火玻璃以及中間是納米硅液的隔熱材料構(gòu)成。再搭配全鋼金屬框架、防火五金及防火膨脹密封條就形成了復(fù)合隔熱型防火玻璃隔斷，它的主要特點(diǎn)是在火災(zāi)發(fā)生時(shí)能夠有效地隔絕高溫，為人員爭(zhēng)取更多的逃生時(shí)間。
六、常見(jiàn)厚度選擇
A類防火玻璃的厚度一般有多種選擇，其中比較常見(jiàn)的包括25mm、35mm和45mm。這三種厚度的防火玻璃主要用于滿足A類2小時(shí)防火等級(jí)的需求，用于一些對(duì)防火性能要求非常高的場(chǎng)所，常常能夠達(dá)到120分鐘或更高的防火等級(jí)。
1.5小時(shí)防火玻璃
1.5小時(shí)防火玻璃現(xiàn)在通常是a類防火玻璃還有c類防火玻璃，是一種用于建筑物的防火材料。它在火災(zāi)發(fā)生時(shí)能夠承受更長(zhǎng)時(shí)間的高溫和火焰，起到有效的隔熱和阻擋火勢(shì)蔓延的作用，保護(hù)人員生命安全和減少財(cái)產(chǎn)損失。
1.5小時(shí)防火玻璃通常由多層玻璃組成，中間夾層采用耐高溫的防火材料，如不燃物或強(qiáng)化玻璃纖維。這種結(jié)構(gòu)能夠在火災(zāi)時(shí)形成密實(shí)的隔熱層，有效地減少火焰對(duì)玻璃的直接熱輻射，從而使玻璃表面溫度降低，防止火災(zāi)向室內(nèi)蔓延。
a類30mm復(fù)合防火玻璃
A類30mm復(fù)合防火玻璃是一種用于建筑物的防火材料，它由多層玻璃和夾層材料組成。這種復(fù)合結(jié)構(gòu)賦予了它較高的防火性能和強(qiáng)度。
30mm表示該防火玻璃的厚度為30毫米。較大的厚度意味著更好的隔熱性能和更長(zhǎng)的防火時(shí)間。此外，復(fù)合防火玻璃通常由多層玻璃和夾層材料構(gòu)成，夾層材料可以是環(huán)保型的纖維，這些材料能夠在火災(zāi)中起到隔熱和阻止火勢(shì)傳播的作用。
防火玻璃上的標(biāo)識(shí)
防火玻璃是屬于國(guó)家強(qiáng)制性認(rèn)證3C產(chǎn)品，同時(shí)也是建筑玻璃范疇重點(diǎn)監(jiān)測(cè)的特種玻璃。國(guó)家部門也相繼頒布了防火玻璃標(biāo)準(zhǔn)，對(duì)其從源頭生產(chǎn)（公司資質(zhì)）、質(zhì)量檢測(cè)（專業(yè)機(jī)構(gòu)進(jìn)行燒檢）、銷售（合格檢測(cè)報(bào)告）、竣工驗(yàn)收（消防檢驗(yàn)）等方面進(jìn)行了詳細(xì)規(guī)定，由此可見(jiàn)防火玻璃的重要性以及應(yīng)用的廣泛性。
根據(jù)防火玻璃根據(jù)建筑用安全玻璃 第1部分：防火玻璃 GB15763.1-2009部分，明確了防火玻璃類型及耐火等級(jí)。因此辨別防火玻璃產(chǎn)品真假是非常重要的，質(zhì)量合格的防火玻璃通常在產(chǎn)品上會(huì)規(guī)范標(biāo)注三個(gè)部分：
1、CCC認(rèn)證標(biāo)識(shí)。首先A類防火玻璃即隔熱型防火玻璃（復(fù)合防火玻璃），此類防火玻璃必須在國(guó)家強(qiáng)制性產(chǎn)品認(rèn)證通過(guò)之后才能進(jìn)行銷售，產(chǎn)品上必須具有此標(biāo)志才是合格品。其次C類防火玻璃即非隔熱型防火玻璃（單片防火玻璃），此類玻璃不需要通過(guò)國(guó)家強(qiáng)制性產(chǎn)品認(rèn)證。
正規(guī)的國(guó)家強(qiáng)制性認(rèn)證3C產(chǎn)品標(biāo)識(shí)
2、產(chǎn)品類型標(biāo)識(shí)。在《建筑用安全玻璃 第1部分：防火玻璃 GB15763.1-2009》中明確規(guī)定了復(fù)合防火玻璃標(biāo)記為：FFB；而規(guī)定了單片防火玻璃標(biāo)記為：DFB。例如：FFB-35-A1.50（復(fù)合防火玻璃，公稱厚度是35mm，耐火隔熱性是A類，耐火隔熱時(shí)間是1.5小時(shí)），第一項(xiàng)代表產(chǎn)品結(jié)構(gòu)類型，第二項(xiàng)代表防火玻璃公稱厚度，第三項(xiàng)代表防火玻璃耐火性能及用小時(shí)為單位表示的時(shí)間。不管是哪種類型防火玻璃每一片都需要按照以上規(guī)范進(jìn)行嚴(yán)格標(biāo)注。
下面介紹單片防火玻璃：
DFB-6-C1.50（單片防火玻璃，公稱厚度是6mm，耐火隔熱性是C類，耐火時(shí)間是1.5小時(shí)），第一項(xiàng)代表產(chǎn)品結(jié)構(gòu)類型，第二項(xiàng)代表防火玻璃公稱厚度，第三項(xiàng)代表防火玻璃耐火性能及用小時(shí)為單位表示的時(shí)間。

防火玻璃規(guī)范
防火玻璃是一種特殊的建筑材料，既具有普通玻璃的透光性能，又具有防火材料的耐高溫、阻燃等防火性能。在發(fā)生火災(zāi)時(shí)，防火玻璃能夠隔熱、隔煙，有效阻緩火勢(shì)蔓延，為人員、財(cái)產(chǎn)和建筑物救護(hù)創(chuàng)造有利條件，最大限度減少損失。2009年3月28日，國(guó)家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局和國(guó)家標(biāo)準(zhǔn)化管理委員會(huì)聯(lián)合批準(zhǔn)發(fā)布強(qiáng)制性國(guó)家標(biāo)準(zhǔn)GB 15763.1—2009《建筑用安全玻璃第1部分：防火玻璃》。該標(biāo)準(zhǔn)已于2010年3月1日起正式實(shí)施。
一、防火玻璃分類及代號(hào)
1.按結(jié)構(gòu)分為復(fù)合防火玻璃（代號(hào)：FFB）和單片防火玻璃（代號(hào)：DFB）。
2.按耐火性能分為隔熱性防火玻璃（A類）和非隔熱性防火玻璃（C類）。
3.按耐火極限可分為五個(gè)等級(jí)：0.50h、1.00h、1.50h、2.00h、3.00h。
二、要求

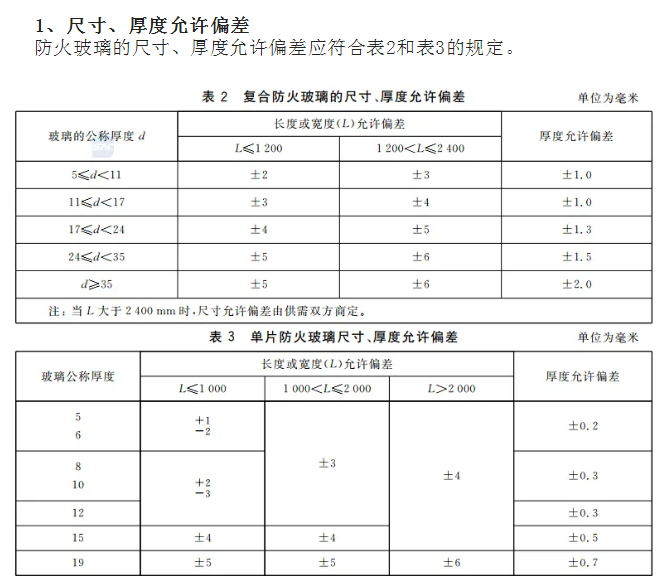

防火玻璃的技術(shù)要求應(yīng)符合表1相應(yīng)條款的規(guī)定。

6、耐熱性能
試驗(yàn)后復(fù)合防火玻璃試樣的外觀質(zhì)量應(yīng)符合二-2的規(guī)定。
7、耐寒性能
試驗(yàn)后復(fù)合防火玻璃試樣的外觀質(zhì)量應(yīng)符合二-2的規(guī)定
8、耐紫外線輻照性
當(dāng)復(fù)合防火玻璃使用在有建筑采光要求的場(chǎng)合時(shí)，應(yīng)進(jìn)行耐紫外線輻照性能測(cè)試。
復(fù)合防火玻璃試樣試驗(yàn)后試樣不應(yīng)產(chǎn)生顯著變色、氣泡及渾濁現(xiàn)象，且試驗(yàn)前后可見(jiàn)光透射比相對(duì)變化率ΔT應(yīng)不大于10％。
9、抗沖擊性能
試樣試驗(yàn)破壞數(shù)應(yīng)符合檢驗(yàn)規(guī)則中3-（4）的規(guī)定。
單片防火玻璃不破壞是指試驗(yàn)后不破碎；復(fù)合防火玻璃不破壞是指試驗(yàn)后玻璃滿足下述條件之一：
（1）玻璃不破碎；
（2）玻璃破碎但鋼球未穿透試樣。
10、碎片狀態(tài)
每塊試驗(yàn)樣品在50ｍｍ×50ｍｍ區(qū)域內(nèi)的碎片數(shù)應(yīng)不低于40塊。允許有少量長(zhǎng)條碎片存在，但其長(zhǎng)度不得超過(guò)75ｍｍ，且端部不是刀刃狀；延伸至玻璃邊緣的長(zhǎng)條形碎片與玻璃邊緣形成的夾角不得大于45°。
三、檢驗(yàn)規(guī)則
1、檢驗(yàn)分類
（1）出廠檢驗(yàn)
檢驗(yàn)項(xiàng)目為尺寸、厚度及偏差、外觀質(zhì)量和彎曲度。
（2）型式檢驗(yàn)
檢驗(yàn)項(xiàng)目為本部分規(guī)定的全部技術(shù)要求，有下列情況之一時(shí)，應(yīng)進(jìn)行型式檢驗(yàn)：
a.新產(chǎn)品或老產(chǎn)品轉(zhuǎn)廠生產(chǎn)的試制定型鑒定。
b.正式生產(chǎn)后，如結(jié)構(gòu)、材料、工藝有較大改變，可能影響產(chǎn)品性能時(shí)。
c.正常生產(chǎn)滿３年時(shí)。
d.產(chǎn)品停產(chǎn)半年以上，恢復(fù)生產(chǎn)時(shí)。
e.出廠檢驗(yàn)結(jié)果與上次型式檢驗(yàn)有較大差異時(shí)。
f.質(zhì)量監(jiān)督部門提出進(jìn)行型式檢驗(yàn)的要求時(shí)。
2、組批和抽樣

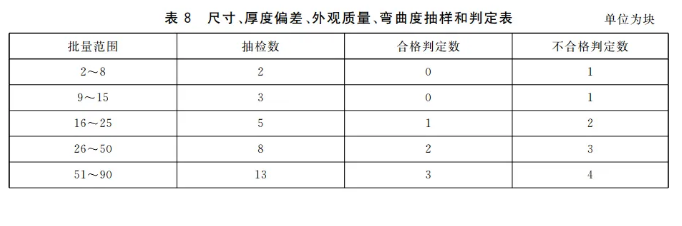

（1）防火玻璃的尺寸、厚度偏差、外觀質(zhì)量、彎曲度按表８規(guī)定進(jìn)行隨機(jī)抽樣。
2）對(duì)產(chǎn)品的技術(shù)要求，若用制品檢驗(yàn)時(shí)，根據(jù)檢測(cè)項(xiàng)目所要求的數(shù)量從該批產(chǎn)品中隨機(jī)抽取；組成一批的防火玻璃應(yīng)為同一材料，同一工藝條件下生產(chǎn)的產(chǎn)品。當(dāng)該批產(chǎn)品批量大于500片時(shí)，以每500片為一批分批抽取，若用試樣進(jìn)行檢驗(yàn)時(shí)，應(yīng)采用與制品相同材料和工藝條件下制備的試樣。
3、判定規(guī)則
（1）進(jìn)行防火玻璃的尺寸、厚度偏差、外觀質(zhì)量、彎曲度檢驗(yàn)時(shí)，如不合格品數(shù)小于表８中的不合格判定數(shù)，該項(xiàng)目合格；如不合格品數(shù)等于或大于表８的不合格判定數(shù)，則認(rèn)為該批產(chǎn)品的該項(xiàng)目不合格。
（2）進(jìn)行耐火性能、可見(jiàn)光透射比、碎片狀態(tài)檢驗(yàn)時(shí)，樣品全部滿足要求為合格，否則該項(xiàng)目不合格。
（3）進(jìn)行耐熱性能、耐寒性能、耐紫外輻照性能檢驗(yàn)時(shí)，樣品全部滿足要求，該項(xiàng)目合格；如二塊樣品不合格，則該項(xiàng)目不合格；如果有一塊樣品不合格，可另取三塊備用樣品重新試驗(yàn)，如仍出現(xiàn)不合格品，則該項(xiàng)目不合格。
（4）進(jìn)行抗沖擊性能檢驗(yàn)時(shí)，如樣品破壞不超過(guò)一塊，則該項(xiàng)目合格；如三塊或三塊以上樣品破壞，則該項(xiàng)目不合格；如果有二塊樣品破壞，可另取六塊備用樣品重新試驗(yàn)，如仍出現(xiàn)樣品破壞，則該項(xiàng)目不合格。
（5）全部檢驗(yàn)項(xiàng)目中，如有一項(xiàng)不合格，則認(rèn)為該批產(chǎn)品不合格。
感謝您的關(guān)注，如果您有任何問(wèn)題，歐特美得的全體員工隨時(shí)為您提供服務(wù)。
業(yè)務(wù)咨詢：于總13898188198
售后服務(wù)：田經(jīng)理13998348438
公司官網(wǎng)：www.m.p2p22.com
客服電話：024-24241085 024-24213682
微信公眾平臺(tái)：syotmd
溫馨提示：長(zhǎng)按二維碼圖片點(diǎn)擊“識(shí)別圖中二維碼”選項(xiàng)，可進(jìn)入我們的微信公眾平臺(tái)界面，點(diǎn)擊“關(guān)注”即可。
|
