中庭也稱為“共享空間”，在建筑設計的防火設計問題上，中庭的防火設計一直是一個重點和難點，下面是中庭防火設計的要點解讀，僅供朋友們借鑒和參考！
1、中庭的概念：
建筑中庭是建筑內部貫穿多個樓層的室內空間。中庭的形式多種多樣，有的與所貫通的樓層在界面處不連通、有的與所貫通的樓層在界面處連通、有的中庭周圍均有樓層、有的只有部分空間與樓層連通。但無論哪種形式的中庭，均會導致火勢在其所連通的樓層蔓延。
2、防火分區的劃分：
1）、上、下層疊加計算建筑內設置中庭時，防火分區的建筑面積可以按上、下層相連通的建筑面積疊加計算，但是應保證疊加后的防火分區總和不超過規范規定的最大防火分區面積。（注意：根據《建筑防排煙設計系統技術標準》第4.1.3條第4款，即使上下層疊加按一個防火分區考慮，中庭與周圍場所也應設置擋煙垂壁（把中庭作為一個單獨的防煙分區）。2）、按自然層計算當疊加計算后的建筑面積大于防火規范第5.3.1條的最大防火分區面積時，應按自然層計算。（此時中庭應與周圍部分應按《《防火規范》5.3.2條采用相應的防火分隔措施）按自然層計算時，可以將中庭和首層（起始層）其他周圍部分合并為一個防火分區考慮，但前提是中庭和首層其他周圍部分面積之和不超過一個防火分區。當中庭和首層其他周圍部分面積之和超過了一個防火分區，需要把中庭面積單獨拿出來時，中庭和周圍部分之間應采取防火分隔措施，但是處在建筑平面中心的中庭如果四周都不能直通室外時，中庭面積應該控制在多大，有沒有一定的面積限制呢？防火規范沒有明確的表示，但是可以通過其他相關條文推倒出來。《防火設計規范》第5.5.9條第2款、第3款規定，當一個防火分區向另一個防火分區借用安全出口時，當該防火分區（借用者）建筑面積≤1000平方米時，該防火分區可設一個直通室外的安全出口，但是該防火分區借用相鄰防火分區的疏散寬度應≤30%，也就是說，這個防火分區的30%是允許借用的，其對應的建筑面積就是≤1000×30%=300平方米。
因此，位于首層平面中心的中庭需要和周圍部分獨立出來時，可以將該中庭的面積控制在300平米以內，此時該中庭無需設直通室外的安全出口，中庭和周圍部分之間設有緩降功能的防火卷簾，中庭內部的人員通過該具有緩降功能的防火卷簾疏散即可。當中庭面積大于300平米時，就需要設置直通室外的安全出口（中庭面積小于1000平米時，設一個直通室外的出口即可，當然仍要保留緩降型防火卷簾，否則應設兩個直通室外的安全出口）
3、中庭與周圍空間的幾種分隔措施：（主要有三種分隔方法，防火隔墻、防火玻璃墻、防火卷簾等，可任選其中一種或幾種，目的是使中庭成為一個獨立封閉的防火單元而不至于使中庭外圍的空間的火災通過中庭上下蔓延）（1）、采用防火隔墻：此防火隔墻的耐火極限不應小于1小時，隔墻上的門窗應采用火災時能自行關閉的甲級防火門、窗。（2）、采用防火玻璃墻：采用防火玻璃墻時，其耐火隔熱性和耐火完整性均應≥1小時；采用耐火完整性≥1小時的非隔熱性防火玻璃墻時，應設置自動噴水滅火系統（可用閉式噴淋系統或冷卻水幕系統）進行保護。（3）、采用防火卷簾：采用防火卷簾時，其耐火極限應≥3小時（即特級防火卷簾），并應符合本規范第6.5.3條的規定。
規范第6.5.3條：
①、除中庭外，當防火分隔部位的寬度≤30m時，防火卷簾的寬度應≤10m；當防火分隔部位的寬度＞30m時，防火卷簾的寬度應≤該部位寬度×1/3，且應≤20m。（指防火分區兩兩之間的防火墻上的防火卷簾）（中庭防火卷簾寬度不計入防火卷簾寬度限制的計算）

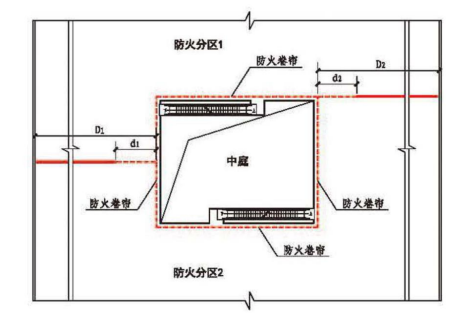

一般情況下,需滿足（d1+d2）≤（D1+D2）/3,且(d1+d2）≤20m
②、防火卷簾應具有火災時靠自重自動關閉功能。（這是國標為了防范在火災時斷電而采取的一個保護措施，現在采用的是易熔釋放器和備電兩重保險，易熔釋放器是在溫度72℃左右時就會把卷門機的抱閘拉開，卷簾依靠自重下降到位，備電則是依靠蓄電池的電量把卷門機的抱閘拉開并釋放卷簾。）③、除本規范另有規定外，防火卷簾的耐火極限應≥本規范對所設置部位墻體（指設置防火卷簾的墻體，有防火墻，也有防火隔墻）的耐火極限要求。當防火卷簾的耐火極限符合現行國家標準《門和卷簾的耐火試驗方法》GB/T 7633有關耐火完整性和耐火隔熱性的判定條件時，可不設置自動噴水滅火系統保護。當防火卷簾的耐火極限僅符合現行國家標準《門和卷簾的耐火試驗方法》GB/T 7633有關耐火完整性的判定條件時，應設置自動噴水滅火系統保護。自動噴水滅火系統的設計應符合現行國家標準《自動噴水滅火系統設計規范》GB50084的規定，但火災延續時間應≥該防火卷簾的耐火極限。 ④、防火卷簾應具有防煙性能，與樓板、梁、墻、柱之間的空隙應采用防火封堵材料封堵。
⑤、需在火災時自動降落的防火卷簾，應具有信號反饋的功能。（有兩步降，也有一步降，兩步降是指，用于疏散通道的防火卷簾控制器應具有兩步關閉的功能并應向消防聯動控制器發出反饋信號。防火卷簾控制器接收到首次火災報警信號后 應能控制防火卷簾自動關閉到中位處停止接收到二次報警信號后應能控制防火卷簾繼續關閉至全閉狀態。一步降是指不用于疏散的防火分區分隔處的防火卷簾，接到報警信號后，一次直接關閉到底。但不管是兩步降卷簾還是一步降卷簾，在降到底后都應可以“二步升”，即手動操作按鈕可以使卷簾再次升起至1.8米高的位置停留30秒左右，落地后可以再反復操作使其再升起。）
⑥、其他要求，應符合現行國家標準《防火卷簾》GB14102的規定。（采用多樘卷簾分隔同一開口時，應保證能同步升降）（4）、采用甲級防火門、窗：與中庭相連通的門、窗，應采用火災時能自行關閉的甲級防火門、窗（三個要點：窗必須能自行關閉如設有溫控支撐桿。對于門，當為常開式防火門，必須能自行關閉，如設有溫控支撐桿；常閉式防火門可不設溫控支撐桿。）。
4、關于中庭回廊：（1）、中庭回廊的定義：中庭回廊是指中庭上下貫通空間周邊的交通空間。（2）、中庭回廊和中庭的關系之一（中庭回廊可以劃入中庭防火單元內）：中庭回廊可以劃入中庭防火單元內。此時應：①、中庭回廊和周邊的房間、走道就需要用甲級防火門窗隔離開來。②、該回廊不得作為火災時的疏散通道使用（必須另有房間背面的疏散走道供火災時疏散使用）。③、該回廊和中庭臨空貫通空間之間無需再做防火卷簾。
④、當為高層建筑時，回廊應設自動噴水滅火系統和火災自動報警系統。
（3）、中庭回廊和中庭的關系之二（“回廊”劃入中庭防火單元外）：
①、回廊劃入中庭防火單元外，嚴格意義上就不再叫“中庭回廊”了。此時，該回廊就是普通的疏散走道，按疏散走道的消防要求進行設計。
②、該“回廊”（疏散走道）與中庭上下貫通空間之間應采用耐火極限≥3小時的防火卷簾分隔。
5、中庭應設排煙設施，具體要求以《防排煙設計系統技術標準》為準。
6、中庭內不應布置可燃物。
